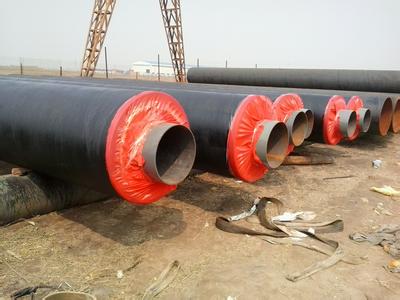

内滑动式钢套钢直埋保温钢管

钢直埋保温钢管结实可靠质量高，节能环保。我公司以追求卓越，品质创新为原则。 1、内滑动式：保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。　　

   2、外滑动式：保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。内滑动钢套钢直埋保温钢管内固定采用独特的内固定结构，用三层钢法兰与两层石棉法兰保持内外钢管之间的相对固定，高温隔热材料有效防止热桥产生，施工无需加钢筋混凝土结构。内外钢法兰的相对固定可根据设计要求承受足够大的轴向推力，能充分保证整条管线的安全运行。内滑动钢套钢直埋保温钢管补偿器采用波纹管补偿器时，建议与管道一起做成直埋式，为防止散热和渗透水造成波纹管补偿器腐蚀，应该做成保温和防水密封结构。为保持内固定受推力的合理性和管线运行期间补偿器的稳定性，建议补偿器在内固定两端对称布置，并在补偿器两端各加一个导向支架，以保证补偿器仅承受轴向推力，延长补偿器的使用寿命。

    保温管道中的滑动支架和内固定采取特殊材料的隔热措施，防止了热桥的产生，从而使外套防腐层的温度控制得到了保证。 纤维缠绕增强玻璃钢外护管具有良好的刚度和防水性能，其优异的耐腐蚀性能使其能够适应各种复杂的土壤环境。外套钢管防腐可采用防腐涂层与阴极保护联合防护，使防腐寿命可大大增加。疏水系统采用全封闭的形式，布置灵活，结构合理，安全可靠。 钢套管上的排潮管既能及时排除潮湿气体，又可作为日常运行的报警信号管。钢套钢蒸汽直埋保温管的热补偿采用优质波纹管补偿器，并将其装设在套管内，做成直埋形式，无须设置观察井，施工操作方便、工期短。技术参数： 工作钢管 钢管类型：一般情况下DN150及以下管径采用无缝钢管，DN200及以上管径采用螺旋焊管规格型号是DN20--DN1020 材 质：无缝管为20#钢，螺旋焊管为Q235B 执行标准：无缝钢管执行GB/T8163-1999标准，螺旋埋弧焊钢管执行SY/T5037-2000标准、GB/T9711.1标准 钢套管 钢管类型：螺旋焊管材 质：Q235B 执行标准：螺旋焊管SYT5037-2000 离心玻璃棉密 度： ≥48㎏/m3 纤维平均直径： ≤8μm 渣球含量： ≤0.3% 含水率： ≤1% 不燃性： A级 腐蚀性： 无 导热系数（705℃）： ≤0.042W/（m.℃）执行标准： GB13350 纤维缠绕增强玻璃钢 生产工艺： 纤维增强热固树脂管道缠绕工艺 增强材料： 无碱无捻玻璃纤维树脂： 邻苯或间苯不饱和聚酯树脂 参照标准： JC552-94，JC/T838-1998 树脂耐温： 邻苯型70℃，间苯型100℃ 玻璃钢外护管密度： 1700~2100㎏/m3 环向弯曲模量： 12000~22000 mpa 轴向弯曲及拉伸模量：6000~11000MPa 泊松比： 0.25~0.4 热膨胀系数： 23.010-6(1/℃) 预制直埋钢套钢保温管道的节点处理：钢套钢直埋蒸汽保温管疏水系统 疏水系统设置在补偿器的疏水口或者安装在尽量靠近内固定的地方，如果疏水系统设置在管道上，应先在管道上安装集水罐，然后用金属软管引出，上返至疏水操作井内列出两个分支管，一个为启动疏水，一个为经常性疏水。经常性疏水用热动力疏水阀控制，然后引入排水井或窨井，建议操作井与排水井分开，便于操作，避免发生危险。阀门 蒸汽管道的阀门，推荐安装在阀门井内，以利于操作和维修。同时在安装阀门时，阀门两端的管道应加波纹帽对保温层进行密封，防止井内的水气进入到保温层内部。
